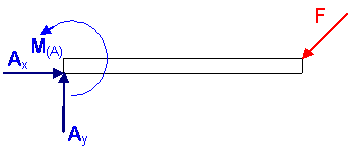

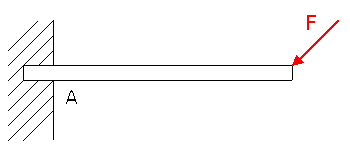

SchnittprinzipBeim Schnittprinzip wird ein Körper losgelöst von seiner Umgebung betrachtet. An diesem Körper sind die Kräfte und Momente im Gleichgewicht (Statik).Um herauszufinden welche Kräfte an diesem Körper wirken und sie somit berechnen zu können, muss die Art der Verbindung (z.B. Festlager, Loslager, Drehgelenk...) mit den "weggeschnittenen" Nachbarteilen betrachtet werden. Beispiel : In diesem Beispiel wird gezeigt wie ein Balken von seiner Einspannung freigeschnitten wird, insbesondere wie die Lagerreaktionen an der Schnittseite des Balkens angetragen werden.  Der Balken wird nun freigeschnitten. Dadurch ergibt sich folgendes Freikörperbild:  In diesem Fall handelt es sich um eine feste Einspannung. Am linken Ende des Balkens werden durch die Kraft F daher folgende Lagerreaktionen verursacht: - eine horizontale Kraft Ax - eine vertikale Kraft Ay - ein Drehmoment Diese Lagerreaktionen können nun über Kräfte- und Momentengleichgewicht mit der Kraft F bestimmt werden. Wichtig: Die auftretenden Lagerreaktionen sind abhängig von der Art der Lagerung! |
|
|
