Lichtbogenhandschweißen

Schweißprozess

Beim Lichtbogenhandschweißen wird als Energieträger ein elektrischer Lichtbogen genutzt, der zwischen Stabelektrode und Werkstück abbrennt. Dadurch entstehen Temperaturen von ca. 4500 °C, die sowohl die Elektrode abschmelzen, als auch die Werkstücke aufschmelzen.

Um die Leitfähigkeit der Lichtbogenstrecke zu verbessern und nach dem Aufschmelzen das Schweißbad durch Schlacke vor Sauerstoff zu schützen, werden Elektrodenumhüllungen eingesetzt. Man unterscheidet dabei sauer-, rutil-, basisch- und zelluloseumhüllte Elektroden, die sich in Abschmelzverhalten und Nahtaussehen unterscheiden.

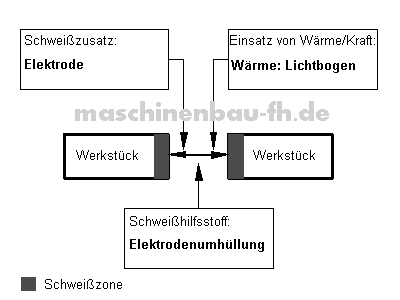

Schematische Darstellung

Anwendungsgebiete

- Stahlbau
- Schiffbau
- Kraftwerksbau
- Rohrleitungsbau
- Auftragschweißen
- zwischen 2-100mm Blechdicke

geeignete Werkstoffe

- unlegierte Stähle
- Stahlguss
- Gusseisen

Vorteile:

- überall einsetzbar (durch Generator zur Stromerzeugung)
- niedrige Anschaffungskosten
- leichte Handhabung

Nachteile:

- Reststummel
- Entfernung von Schlackespritzern
- nicht mechanisierbar
- Ansatzstellen
